SBDDZ-03型電力電子技術實訓裝置
一、概 述
"電力電子技術實訓裝置"是針對大中專院校開設的電力電子變流技術實訓大綱的要求而研制。主要實訓內容包括電力電子基礎知識、電力電子元件、典型電路、交直流電能的轉換等。

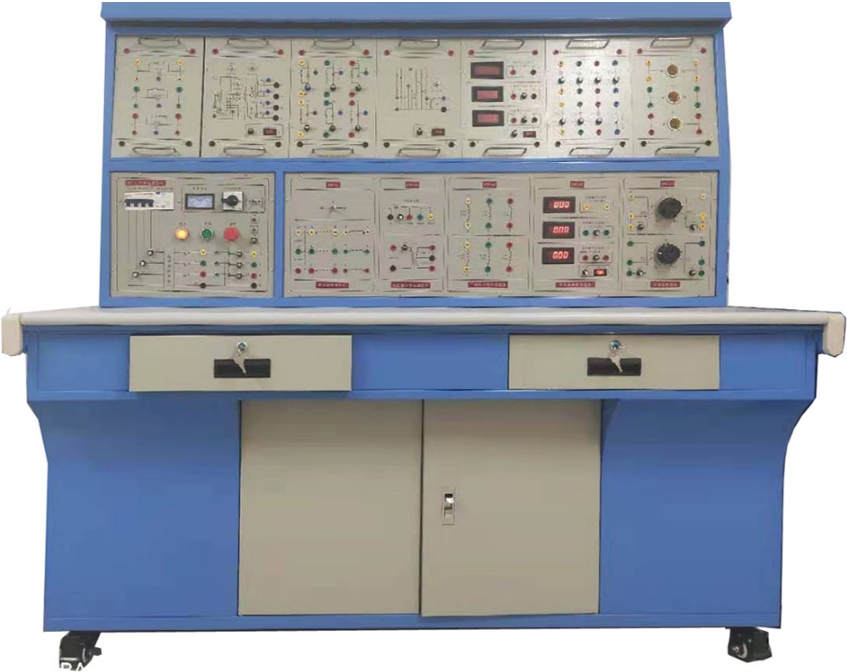

（設備參考圖片，具體以實物配置為準）

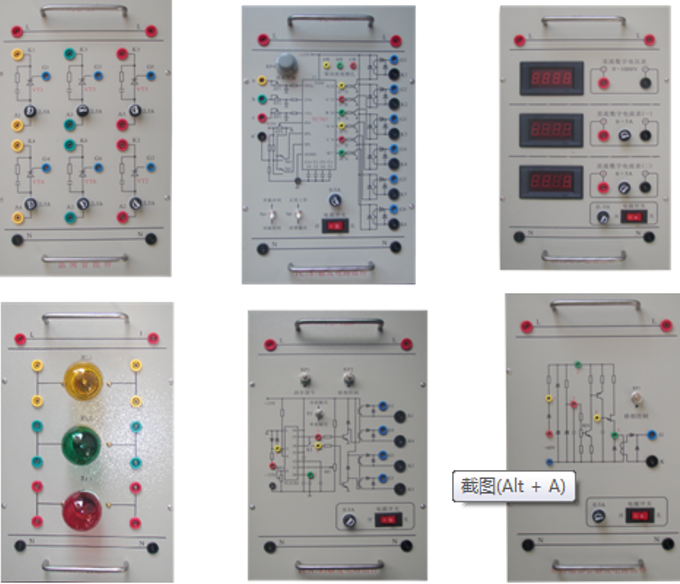

（部分掛件圖片）
二、技術特點
1、安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
2、擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、直觀性強：實驗掛件采用分隔結構形式，正面為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；面板布置合理，接插線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。
4、先進性強：實驗涉及了常用的四大類變流技術實驗，且多為廣泛應用的實用電路，但為教學方便，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.裝置尺寸：約1650mm×700mm×1600mm。
四、實訓裝置基本裝備
實訓裝置由控制屏、實訓桌以及各個實訓組件構成
（一）控制屏：采用掛件式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。
（二）實訓組件：
1.PE-01交流電源及同步變壓器組件
提供三相可調交流電源（范圍單相：0～250V；三相0-450V），自帶有過流保護和漏電保護功能，設有隔離變壓器輸出，實訓安全，設有由三只同步變壓器及一只三刀三擲開關組成。
（1）三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)。
（2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2.PE-02功率二極管組件
提供大功率整流二極管七個（熔絲保護電路），鈕子開關一個，作為整流和續流使用。
3.PE-03晶閘管組件
提供6只單向晶閘管，用于可控整流實訓，設有RC阻容吸收及熔絲保護電路。
4.PE-04雙向晶閘管組件
提供3只雙向晶閘管,用于交流調壓電路實訓。
5.PE-05 GTR、MOSFET、IGBT組件
提供GTR(大功率晶體管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件。
6.PE-06三相芯式變壓器組件
提供63.5V、0.8A/127V、0.4A芯式變壓器一只。
7.PE-07燈組負載組件
由三只250V/4A燈座組成，實訓時作為電阻性負載使用。
8.PE-08電抗器、變壓器組件
提供平波電抗器一組，可供100mH、200mH、700mH選擇，雙路220V變壓器一只
9.PE-9給定及電壓指示組件
提供連續可調的+15V和-15V給定電壓，帶輸出指示。
10.PE-10交流電參數表組件
提供直有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷，自動切換，精度0.5級，三位半數顯，輸入阻抗10MΩ。
提供真有效值交流數字電流表兩只，測量范圍0～5A，量程自動判斷，自動切換，精度0.5級，三位半數顯。
11.PE-11直流電參表組件
提供直流數字電壓表一只，測量范圍0～1000V，精度0.5級，三位半數顯，輸入阻抗10MΩ。
提供直流數字電流表兩只，測量范圍0～5A，精度0.5級，三位半數顯。
12.PE-12單相晶閘管觸發電路（BT35單晶晶體管及TCA785觸發）
提供單結晶體管來產生觸發觸發信號，用于控制單相晶閘管組成的整流電路。
13.PE-12 B TCA785集成觸發電路
提供西門子TCA785，與KC04（KC09）等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節，可用做單相整流或調壓電路實訓。
14.PE-13 TC787觸發電路組件
采用TC787芯片構成三相全控觸發電路、具有輸出穩定、可靠、輸入阻抗高、抗干擾性能好等優點，而且裝調簡便、使用可靠，只需一只這樣的集成電路，就可完成三相移相功能。
15.PE-14可調電阻組件
提供90Ω×2/1.3A可調電阻一只， 900Ω×2/0.41A可調電阻一只，作為純阻性負載使用。
16.PE-16 直流斬波電路實訓
根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525?？赏瓿山滩闹薪祲簲夭娐罚˙uck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
17.PE-17 全橋DC-DC變換電路
通過對四個橋臂上IGBT管的觸發控制，來實現對主電路DC-DC控制，主要由主回路部分、控制電路部分組成。主回路由直流電源、四種IGBT管組成；控制回路部分由專用芯片產生PWM脈沖波，PWM波脈沖發生器產生的四路控制脈沖，分別驅動四個橋臂的IGBT管。
（三）實訓桌
實訓桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有四個帶剎車的萬向輪，和四個可固定的支撐腳。
（四）實訓連接線
根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
★ 六、配套輔助教學資源（網絡版）
（1）電機與變壓器仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實驗單元，共18個典型的實驗項目，每個實驗項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實驗任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實驗，并可在此基礎上實現技能考核。
（2）電力拖動仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實驗和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實驗項目，涵蓋維修電工初級、中級、高級主要實驗項目，每個項目又根據需要設有實驗?zāi)康摹嶒炂骷?、實驗電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了不可或缺的豐富資源。
（3）電工作業培訓（ 用電安全與觸電急救）仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實驗和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實驗單元，72個實驗項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的教學資源。
五、實訓項目
1.電力電子器件導電特性實訓
(1)電力二極管特性測試
(2)晶閘管SCR特性特性測試
(3)雙向晶閘管BCR特性測試
(4)IGBT特性測試
(5)MOSFET特性測試
(6)GTR特性測試
2.觸發電路實訓
(1)單結晶體管觸發電路（BT35/BT33）調試
(2)西門子TCA785單相集成觸發電路調試
(3)西門子TCA787三相集成觸發電路調試
3.整流電路實訓
電力二極管不控整流
(1)單相半波不控整流電路
(2)單相全波橋式不控整流
(3)變壓器中心抽頭雙半波不控整流
(4)三相星形連接不控整流電路
(5)三相橋式全波不控整流
晶閘管可控整流
(1)單相半波可控整流
(2)單相橋式半控整流
(3)單相橋式全控整流
(4)變壓器中心抽頭雙半波可控整流
(5)三相星形連接半波可控整流
(6)三相橋式半控整流電路
(7)三相橋式全控整流
4.逆變電路實訓
(1)單相橋式整流有源逆變
(2)三相橋式整流有源逆變
5.交流調壓電路實訓
(1)單相晶閘管交流調壓電路
(2)三相晶閘管交流調壓電路
(3)單相雙向晶閘管交流調壓電路
(4)三相雙向晶閘管交流調壓電路
6.IGBT直流斬波電路實訓
（1） 降壓斬波電路（Buck Chopper）、
（2） 升壓斬波電路（Boost Chopper）、
（3） 升降壓斬波電路（Boost -Buck Chopper）、
（4） Cuk斬波電路、
（5） Sepic斬波電路、
（6） Zeta斬波電路六種典型實驗
7.全橋DC-DC變換電路
六、產品配置清單
序號 | 編號 | 名 稱 | 數量 |
1 | PE-01 | 交流電源及同步變壓器組件 | 1件 |
2 | PE-02 | 功率二極管組件 | 1張 |
3 | PE-03 | 晶閘管組件 | 1件 |
4 | PE-04 | 雙向晶閘管組件 | 1件 |
5 | PE-05 | GTR、MOSFET、IGBT組件 | 1件 |
6 | PE-06 | 三相芯式變壓器組件 | 1件 |
7 | PE-07 | 燈組負載組件 | 1件 |
8 | PE-08 | 電抗器、變壓器組件 | 1件 |
9 | PE-9 | 給定及電壓指示組件 | 1件 |
10 | PE-10 | 交流電參數表組件 | 1件 |
11 | PE-11 | 直流電參表組件 | 1件 |
12 | PE-12 | 單結晶閘管觸發電路 | 1件 |
13 | PE-12B | TC785觸發電路 | 1件 |
14 | PE-13 | TC787觸發電路組件 | 1件 |
15 | PE-14 | 可調電阻組件 | 1件 |
16 | PE-16 | 直流斬波電路 | 1件 |
17 | PE-17 | 全橋DC-DC變換電路 | 1件 |
18 | 實訓桌 | 鐵質長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料 | 1臺 |
19 | 實訓連接線 | 配備兩種不同的實訓聯接線，兩種不可以互插，實訓安全。 | 1套 |
20 | 學生凳 | 方形鋼架結構，木質凳面， | 2張 |
21 | 輔助教學軟件資源 | 1.電工作業培訓教學軟件（ 用電安全與觸電急救仿真教學軟件） 2.電機與變壓器仿真教學軟件 3.電力拖動仿真教學軟件 | 網絡版 |
