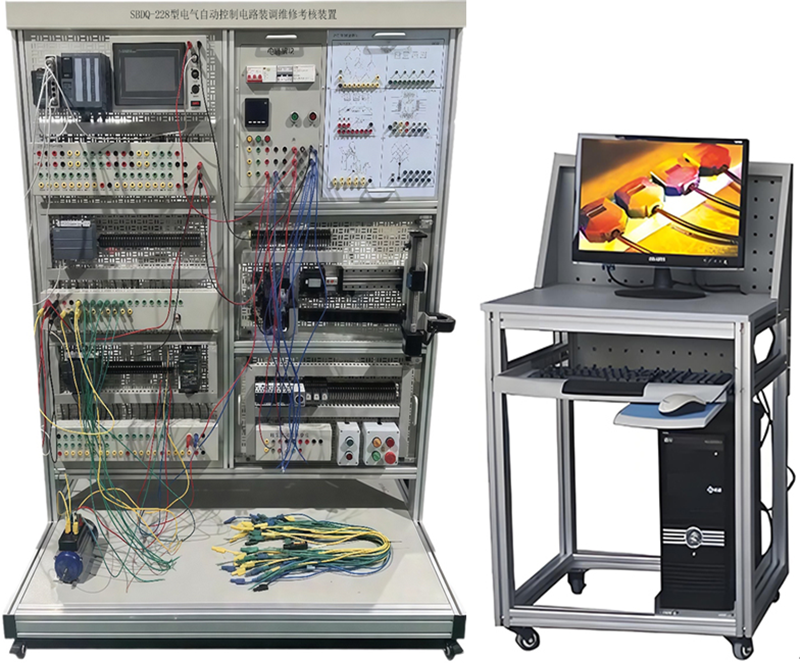

SBDQ-228型電氣自動控制電路裝調維修考核裝置
一、 產品概述
電氣自動控制電路裝調維修考核裝置結合當前我國工業電氣自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛組件、變頻器組件、觸摸屏組件、伺服控制組件、實物控制模型、模擬負載掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作、應用實訓，伺服控制實訓、網絡接口擴展、數據采集、數據顯示、鍵盤控制、定時器、接口實訓等，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。
（圖片僅供參考、以實際配置為準）
二、產品特點
1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。
2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟截止保護功能，確保設備和人身安全。
三、設備特點
1. 實訓建設理念為一次性建設，本設備采用通用型寬展口，所有主機的I/O口都可通過光電隔離轉接模塊引出（保護主機元件），可以用于插接式訓練，也可進行線接式實操訓練。
2. 在主機選型三菱3U系列PLC，全面覆蓋了三菱常用PLC類型，主機可以通過并口連接到實訓區進行實訓，由簡到繁的學習理念讓學生容易接受，學習起來更加得心應手。
3. 采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏等，配套MCGS工控組態監控軟件，實現仿真化、信息化實訓教學。
4. 項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。
5.了解PLC的數字量輸入輸出模塊、模擬量輸入輸出模塊的使用方法；
6.掌握PLC的基本編程方法以及熟練使用基本的編程語言；
7.掌握觸摸屏的組態編程方法；
8.掌握PLC與觸摸屏的通訊；
9.熟練使用PLC及各種電氣配件組成PLC控制系統；
10.熟練使用PLC及模擬實物控制對象組成各種復雜的控制系統；
11.掌握PLC實訓教學課程APP軟件的使用；
四、電氣自動控制電路裝調維修考核裝置配置清單
序號 | 配置名稱 | 規格參數 |
1 | 設備臺體 | 配置： 1.設備主體框架采用優質128mm×34mm±1mm工業鋁型材搭建而成，設備布件區域采用由1.5mm厚優質鋼板經數控機械精加工制作的標準網孔板，表面經酸洗磷化后，高溫靜電噴塑處理； 2.設備底部帶輪，方便設備的移動和放置。 3. 尺寸：≥W1400*D700*H1800mm |
2 | 電源箱（ 可脫離實驗臺單獨使用） | 配置： 4.交流輸出：三相五線交流380V±10％單相三線交流220±10％使用自動空氣開關通斷電源， 設有短路保護系統、漏電保護系統、接地保護、急停保護。 5.直流穩壓電源：DC24V/2A以上，調節精度1%，具有短路軟限流和短路自恢復功能。 6.電源智能保護器具有、漏電、過流、短路、浪涌保護功能 |
3 | 控制模塊Ⅰ | 配置： 1、PLC：采用三菱系列主機，F(xiàn)X3U-48MT/ES：基本單元,內置24入/24出(晶體管漏型),AC電源100-240V 1. 內置高達64K大容量的RAM存儲器 2.內置業界最高水平的高速處理0.065μS/基本指令3.內置獨立3軸100kHz定位功能(晶體管輸出型) 2、變頻器：采用三菱FR-CS82S變頻器，輸入電壓：200~240V單相交流，適用電機容量：0.4kW 額定容量：1.0kVA 額定電流：2.5(2.1) 過負載電流額定：150% 60、200% 0.5s(反時限特性) 額定電壓：三相200~240V 3、伺服系統： 采用三菱MR-JE系列伺服控制器及伺服電機，輸入電壓：200V-240V 單相交流，輸出額定電流：2.8A輸入額定電流：2.6A正弦波PWM控制方式支持編碼器脈沖輸出2個模擬監視器最大輸出頻率：4Mpps、200kpps，可以實現內部定位塊功能，同時具有脈沖位置控制，速度控制，力矩控制模式。 4、觸摸屏：采用昆侖通態tpc 7012ei觸摸屏，按鍵式/觸摸式操作，7"TFT顯示屏，65536 顏色，串行接口。 5、步進驅動器模塊：兩相步進電機驅動器，可正定電流范圍1.0-4.2A，供電電壓DC18-48V，細分1-128，脈沖控制型。 |
4 | 控制模塊Ⅱ（可脫離實驗臺單獨使用） | 配置： 1、采用鋼制實訓模塊為主機，配置鋁質面板，包含多組中間繼電器、指示燈、按鈕等模塊。 2、控制電路使用彈簧式端子 |
5 | 電氣控制實訓單元 | 電氣控制實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。 |
6 | 模擬實驗?zāi)K | 塑制掛箱盒體，注塑成型，面板采用PCB板。 PLC001交通信號燈PLC自動控制 PLC002攪拌器的PLC自動控制 PLC003LED數碼管顯示PLC自動控制 PLC004四層電梯的PLC自動控制 PLC005加工中心刀具庫選擇控制 PLC006藝術彩燈造型的PLC控制 PLC007電機的自動控制 PLC008步進電機的PLC控制 PLC009模擬電視發射塔 PLC010自動送料裝車系統 配置： 22、功能：工業鋁型材框架結構，單工位，設有電腦主機位及鍵盤支架，用于放置編程電腦。 23、尺寸：不小于L600mm×W700mm×H780mm 24、桌身：桌體底裝有帶剎車萬向輪，方便移動和固定。 |
7 | 電腦桌 |
|
8 | 軟件及說明書 | 配置 25、實訓項目的相關編程軟件及參考程序 26、實驗指導手冊 |
9 | 實訓項目 | 配置： 實訓一 異步電動機點動控制電路 實訓二 異步電動機單向點動、起動控制電路 實訓三 異步電動機自鎖控制電路 實訓四 具有過載保護自鎖控制電路 實訓五 異步電動機聯鎖正反轉控制電路 實訓五 雙重聯鎖正反轉控制電路 實訓六 異步電動機星、三角控制電路 實訓七 接觸器控制星、三角控制電路 實訓八 PLC控制電動機啟停 實訓九 PLC控制電動機正反轉 實訓十六 觸摸屏的使用 (一)觸摸屏的工程創建、編輯與下載 (二)觸摸屏的離線模擬與應用 (三)觸摸屏動畫元件應用 (四)觸摸屏的數值、文本輸入顯示元件應用26 實訓十七 步進電機的使用 (一)步進電機驅動器的接線 (二)步進電機驅動器參數的設置 (三)步進電機的調試 (四)步進電機驅動器與PLC的脈沖定位控制 實訓十八 變頻器的使用 (一)變頻器的面板參數設置 (二)外部端子點動控制 (三)變頻器控制電機正反轉 (四)多段速度選擇變頻調速 (五)實訓十四 PLC控制變頻器外部端子的電機正反轉 (六)基于PLC數字量控制方式的多段速 (七)變頻器的博圖參數設置 (八)變頻器的PN通訊 實訓十九 伺服電機控制 實訓二十 模擬實驗內容 （1）與、或、非邏輯功能實驗 （2）定時器、計數器功能實驗 （3）跳轉、分支功能實驗 （4）移位寄存器實驗 （5）數據處理功能實驗 （6）微分、位操作實驗 （7）交通信號燈控制PLC自動控制 （8）自控軋鋼機PLC自動控制 （9）多種液體自動混合PLC自動控制 （20）自動送料裝車系統PLC自動控制 （21）電梯控制PLC自動控制 （22）機械手控制PLC自動控制 （23）五相步進電機模擬控制PLC自動控制 （24）加工中心刀具庫選擇控制PLC自動控制 （25）LED數碼管實驗 （26）天塔之光PLC自動控制 （27）增加基礎實驗內容 （28）三相鼠籠式異步電動機Y/△轉換起動PLC控制 |
10 | 工具及儀表 | 配置： 28、配套設備 （1）大兩用螺絲刀 6寸 1把 （2）小兩用螺絲刀1把 （3）內六角 中長桿，9件套裝 1套 （4）剝線鉗鉗 6寸 1把 （5）尖嘴鉗 6寸 1把 （6）工具箱 10寸 1個 （7）萬用表 UT39A+ 1把 （8）壓線鉗 1把 |
